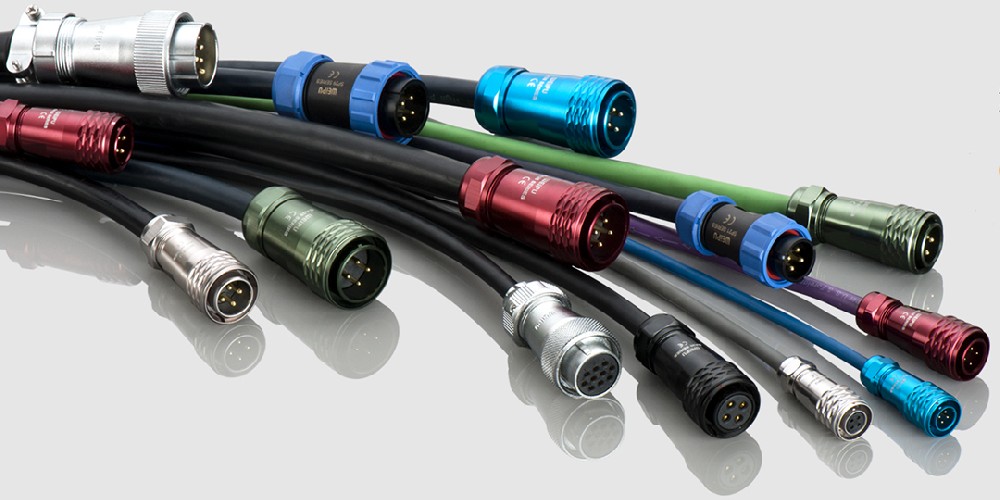

圆形电连接器是一种结构为圆柱形并具有圆形配合面的连接器,它的圆柱形结构具有科学的坚固性,比其他任何形状都具有更高的强度重量比,圆形电连接器易于用一般机床加工,更容易密封、插拔,锁紧机构简单牢固。经过几十年的发展,圆形连接器技术完善合理,可靠性高。圆形连接器总的发展趋势是小型化、高密度、高性能和高可靠性,军用设备的需求是圆形电连接器技术和市场发展的主要驱动力。





    那么圆形电连接器的基本结构有哪些呢?下面给大家详细介绍。


    1.接触零件,连接器的核心部分,完成电气连接功能,通常由公、母触头(即插脚、插座、公、母插脚)组成的触头对是电连接器的关键部分,通过公、母触头(公、母插脚)的插入来完成电连接。公触点通常分为刚性触点和弹性触点,其中刚性触点为圆柱形(圆引脚),弹性接触件(捻针)呈鼓形,触点通常由铜制成,前端是插针能有效接触插孔的部分,后端是用来连接电线、印制板等的部分,称为终止部分。母触点即插孔,是触点对的关键部分,它依靠弹性结构在插针插入时的弹性变形产生弹力与公触头形成紧密接触,完成连接,插孔结构有多种,有开槽封闭式、单簧片式、双曲面钢丝弹簧插孔、栅栏管弹簧孔、刚性圆孔等。


    2.绝缘安装板,也叫底座或绝缘体,其作用是将触头排列在要求的位置和间距上,保证触头之间以及触头与外壳之间的绝缘性能,良好的绝缘电阻、耐压和加工性能是选择加工成绝缘子的绝缘材料的基本要求,绝缘体材料通常由电性能良好的塑料、硅橡胶和灌封胶组成,塑料一般由热塑性塑料和热固性塑料制成。


    3.壳,又称外壳,是连接器的外罩,由插头外壳、插座外壳、锁紧机构和尾盖四部分组成,为内置的绝缘安装板和插针提供支撑和机械保护,通常插头外壳或插座外壳的结构上设有多个定位键和定位槽,以在插头和插座插入时提供正确的定位,大多数圆形电连接器都有锁紧机构通过在插头与插座连接时提供连接、锁紧和防松装置,同时插座(固定电连接器)还提供固定装置,将连接器固定到设备上,外壳通常由铝、铜和不锈钢制成,根据不同的使用环境和场合,采用不同比重和性能的材料。
